vivo通信研究院：基于5G空口的通感一體化實測數據集

原文刊載于《電子與信息學報》2025年第4期論文

通感一體化是ITU定義的6G的六大場景之一。為了推動通感一體化的技術落地和標準制定，該文公開了一個實測的、基于5G空口的通感一體化感知信號數據集。該數據集使用通用軟件無線電外設工作于sub-6 GHz頻段，運行5G NR物理層協議棧，復用NR的PDSCH-DMRS作為感知信號進行數據采集，包含了2個場景和2種感知模式共8組數據。在每個場景和每種感知模式下，提供了包含運動感知目標和背景環境的連續30 s的8通道信道信息數據，并提供了僅包含背景環境的數據。為了清晰地展示數據特征，該文展示了通過2D-DFT算法獲得的典型數據的時延譜和時延-多普勒譜。

數據集下載：

https://www.scidb.cn/detail?dataSetId=4349c4b1f4ed4f2086d780ec3f73e40a&version=V2&code=j00173

數據集引用：

若在論文、學術報告中使用該數據集，請標注數據集引用方式：

丁圣利, 陳保龍, 姜大潔. 基于5G空口的通感一體化實測數據集[J]. 電子與信息學報, 2025, 47(4): 909-920. doi: 10.11999/JEIT241142

DING Shengli, CHEN Baolong, JIANG Dajie. A Measured Dataset for ISAC Based on 5G Air Interface[J]. Journal of Electronics & Information Technology, 2025, 47(4): 909-920. doi: 10.11999/JEIT241142

數據集構造方法

本數據集依托 vivo通信研究院，面向6G通感一體化的技術落地和標準制定，旨在促進雙基地感知信號處理的研究和發展，填補基于5G空口的通感一體化的實測數據集的空白，可滿足雙基地感知信號處理研究。

在數據采集系統的軟硬件配置方面，本數據集使用通用軟件無線電外設（USRP）作為感知信號的發送和接收設備。在進行雙基地感知數據采集時，采用兩臺USRP分別作為感知信號的發射機和接收機，分別運行5G NR基站和UE的物理層協議棧用來發送和接收感知信號。其中，USRP的型號為YunSDR Y790s，物理層協議棧為基于NR R15開發的自研協議棧。為了與單基地感知進行對照，還提供了單基地感知數據；采用一臺USRP運行NR基站的物理層協議棧用來發送和接收感知信號。另外，感知信號采用1通道發送、8通道接收，以支持多通道測角。

圖1 單基地感知數據采集系統

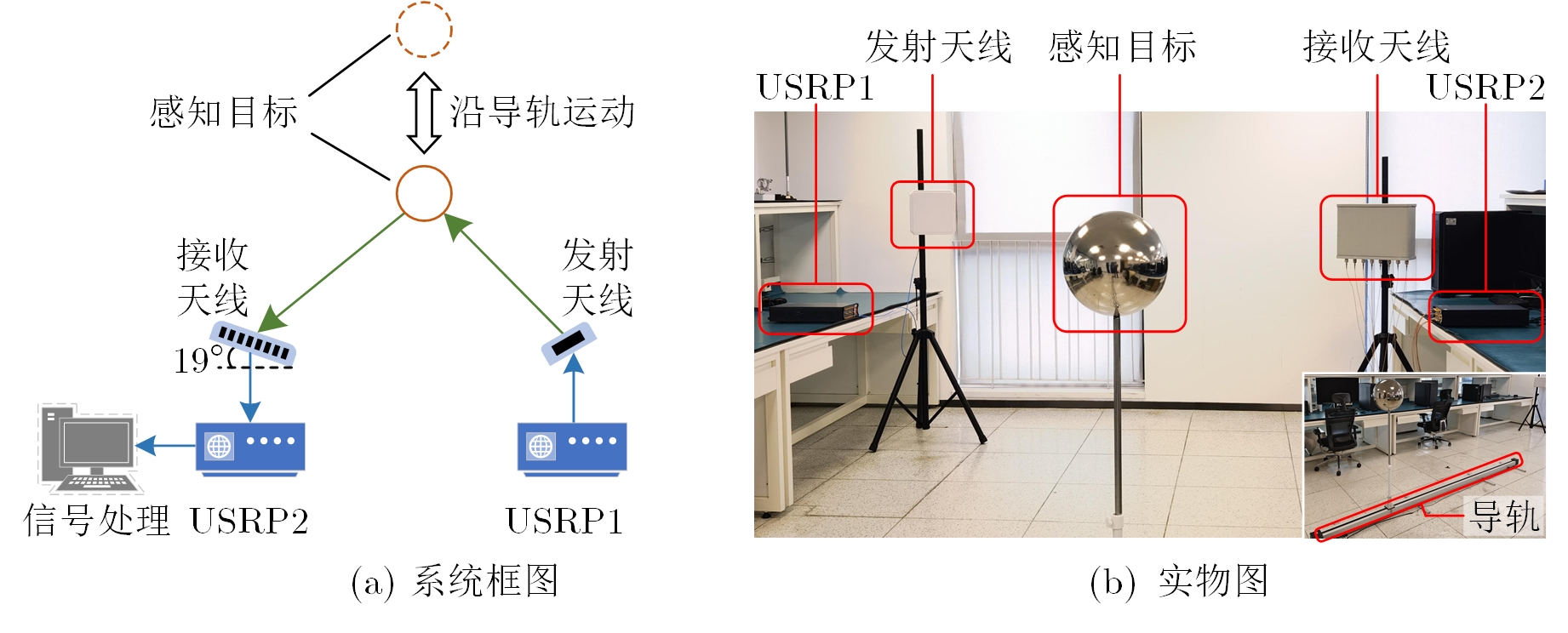

圖2 雙基地感知數據采集系統

在感知目標設置方面，為了盡可能準確地提供感知目標運動軌跡的真值，以金屬導體球作為感知目標，金屬導體球通過連接桿固定在直線導軌上、并隨導軌履帶做往返運動。在豎直方向上，金屬導體球中心與發射天線中心和接收天線中心均處于同一高度。本數據集包括2個測試場景，場景配置如圖3所示。

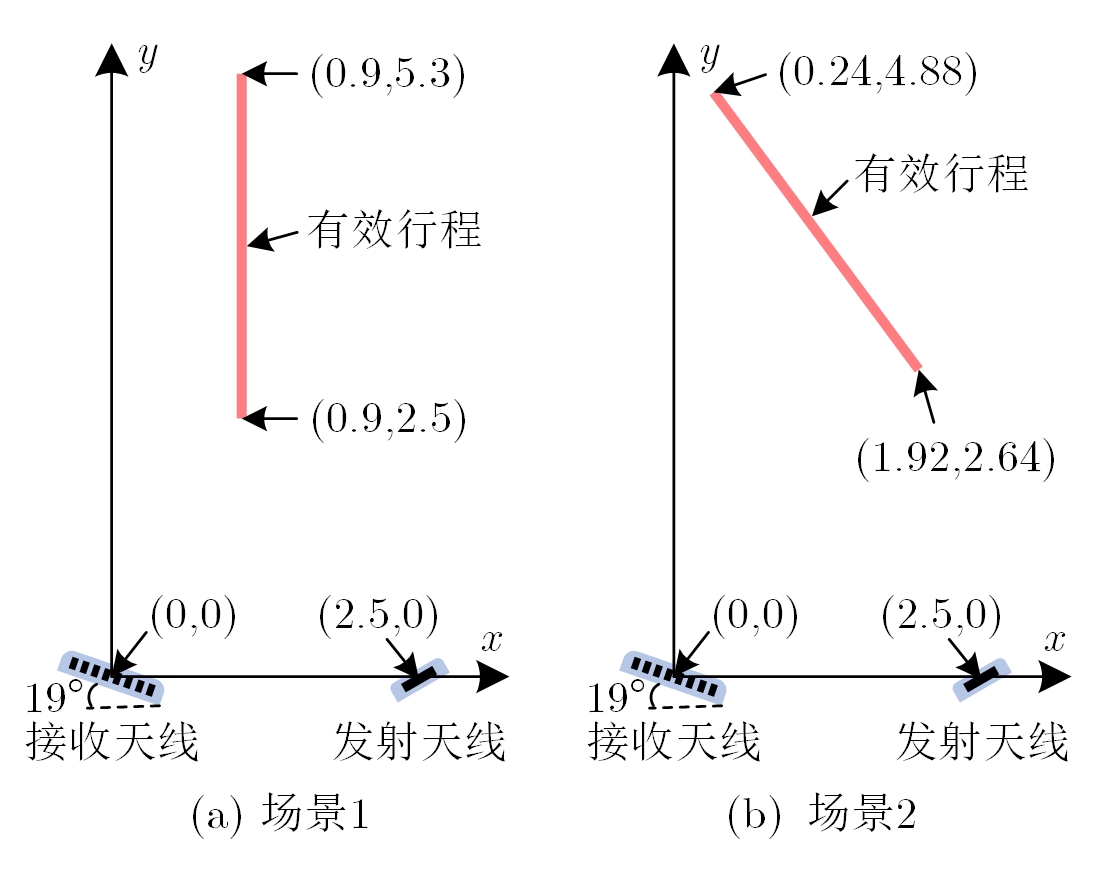

圖3 測試場景俯視圖

在感知信號配置方面，復用NR協議的PDSCH-DMRS作為感知信號。在頻域，感知信號以comb-2的方式均勻分布在連續的273個RB上，共包含1638個子載波。在時域，每個時隙有1個OFDM符號上有感知信號；為了提升數據集使用的靈活性，采用全下行的信號配置以最大化感知信號的時域采樣密度，感知信號所在OFDM符號的周期為0.125 ms。

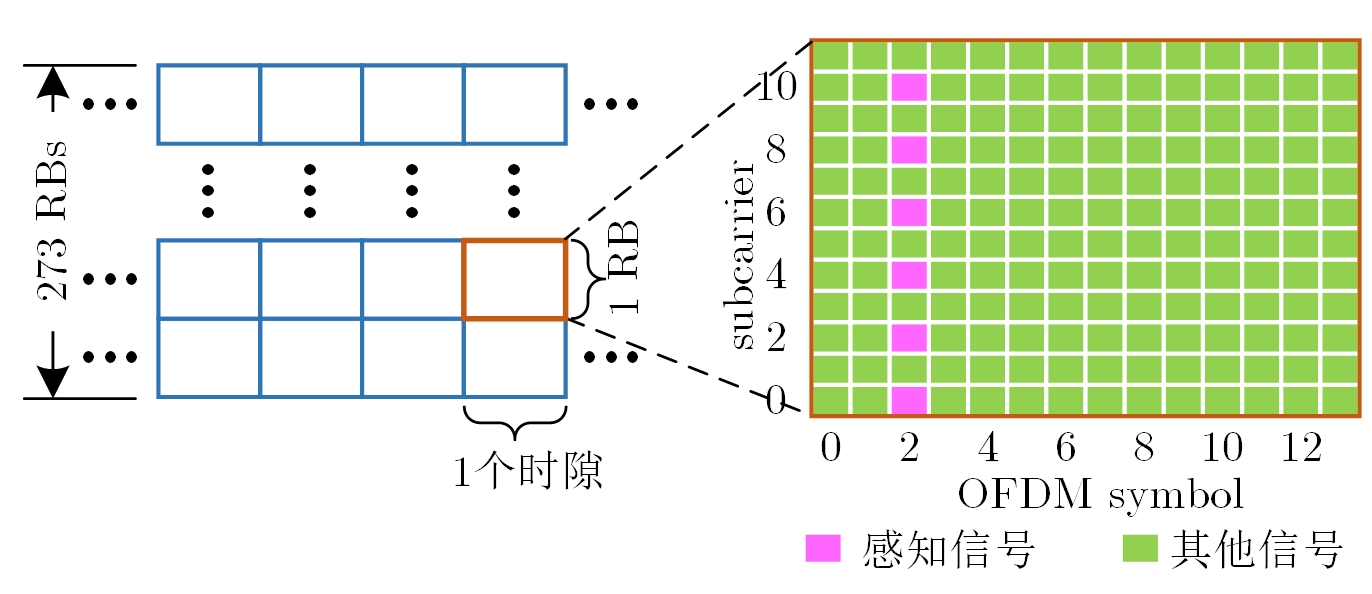

圖4 感知信號配置

在數據采集過程中，感知信號的接收機執行NR協議中的通信信號預處理方法，包括：時頻同步處理后去除CP，通過IDFT運算將時域信號變換到頻域，提取出PDSCH-DMRS，并進行最小二乘信道估計得到信道矩陣。即，本數據集中的數據為信道矩陣。

數據集描述與使用說明

根據上述的2個場景和2種感知模式，結合有無感知目標，本數據集共包含8組數據，每組數據對應一個文件夾，文件夾內數據文件均為“.mat”格式。文件夾標簽信息包含3類標簽屬性：場景編號、感知模式、是否有感知目標；其中，“sc1”和“sc2”分別表示場景1和場景2，“mono”和“bi”分別表示單基地感知和雙基地感知，“bg”和“st”分別表示僅有背景環境和有感知目標存在。三類標簽之間用“_”隔離，文件夾標簽信息與對應的數據含義如表1所示。

表1 文件夾標簽與數據含義

文件夾標簽	數據含義	數據文件數量
sc1_mono_bg	場景1 單基地感知僅背景環境	10
sc1_mono_st	場景1 單基地感知有感知目標	150
sc1_bi_bg	場景1 雙基地感知僅背景環境	10
sc1_bi_st	場景1 雙基地感知有感知目標	150
sc2_mono_bg	場景2 單基地感知僅背景環境	10
sc2_mono_st	場景2 單基地感知有感知目標	150
sc2_bi_bg	場景2 雙基地感知僅背景環境	10
sc2_bi_st	場景2 雙基地感知有感知目標	150

每個文件夾內是按照前述感知信號配置連續采集的數據，為了方便數據的存儲、讀取和處理，將數據分段存放。1個數據文件包含持續時長為0.2 s的數據，從而對應1600個OFDM符號。數據文件命名為“data_x.mat”，其中“x”表示數據文件在該文件夾內的編號。每個“.mat”文件中的數據為結構體類型，包含8個字段，對應接收機的8個通道，通道命名為“ch”+“通道編號”，例如，“ch1”, “ch8”。每個通道的數據為1638行×1600列的復數數據，1行對應1個子載波、1列對應1個OFDM符號。

單個數據文件占用存儲空間約為280 MB，本數據集共計約175 GB。以Matlab處理為例，可以使用“l(fā)oad”命令或者“importdata()”函數加載數據；加載數據后可以通過“xxx.ch1”訪問通道1數據，訪問其他通道數據同理。

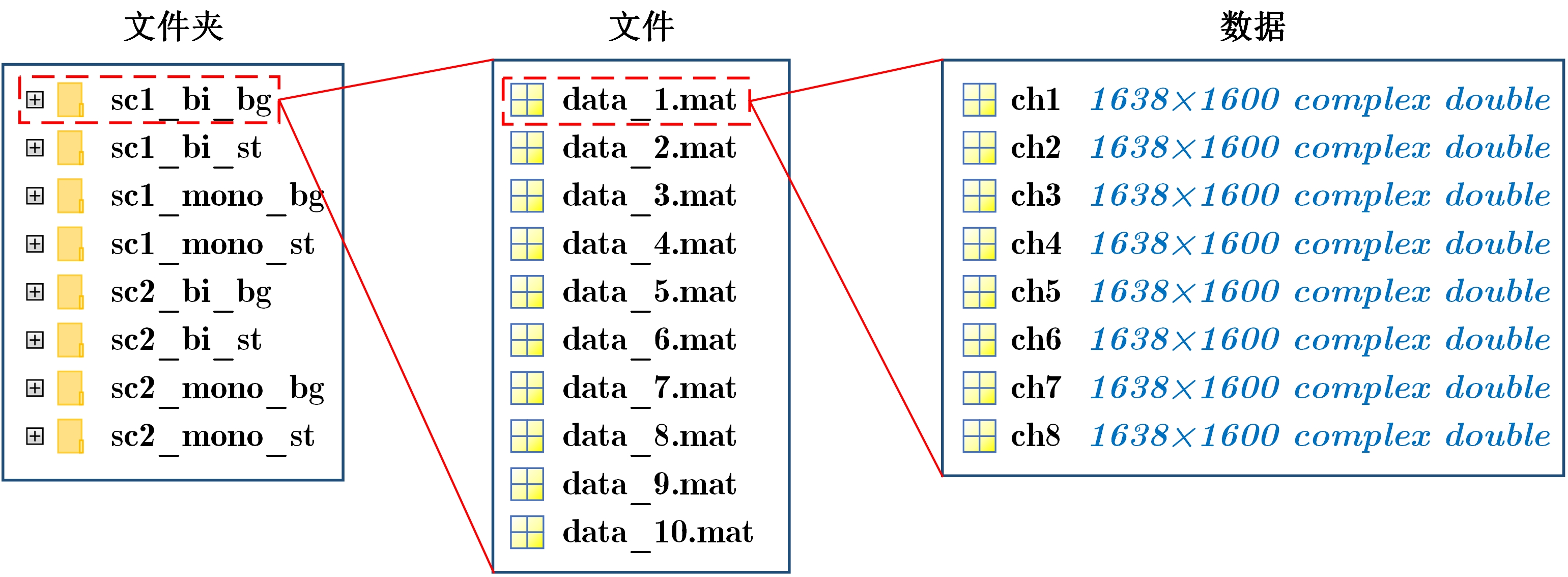

圖5 數據路徑層級

數據示例

通過2D-DFT將感知信號從時間-頻率域變換到時延-多普勒域，能夠直觀地觀察數據特征。對于單基地感知，由于感知信號的接收機與發射機為同一設備，接收信號與發射信號完美同步，其數據特征如圖6所示。

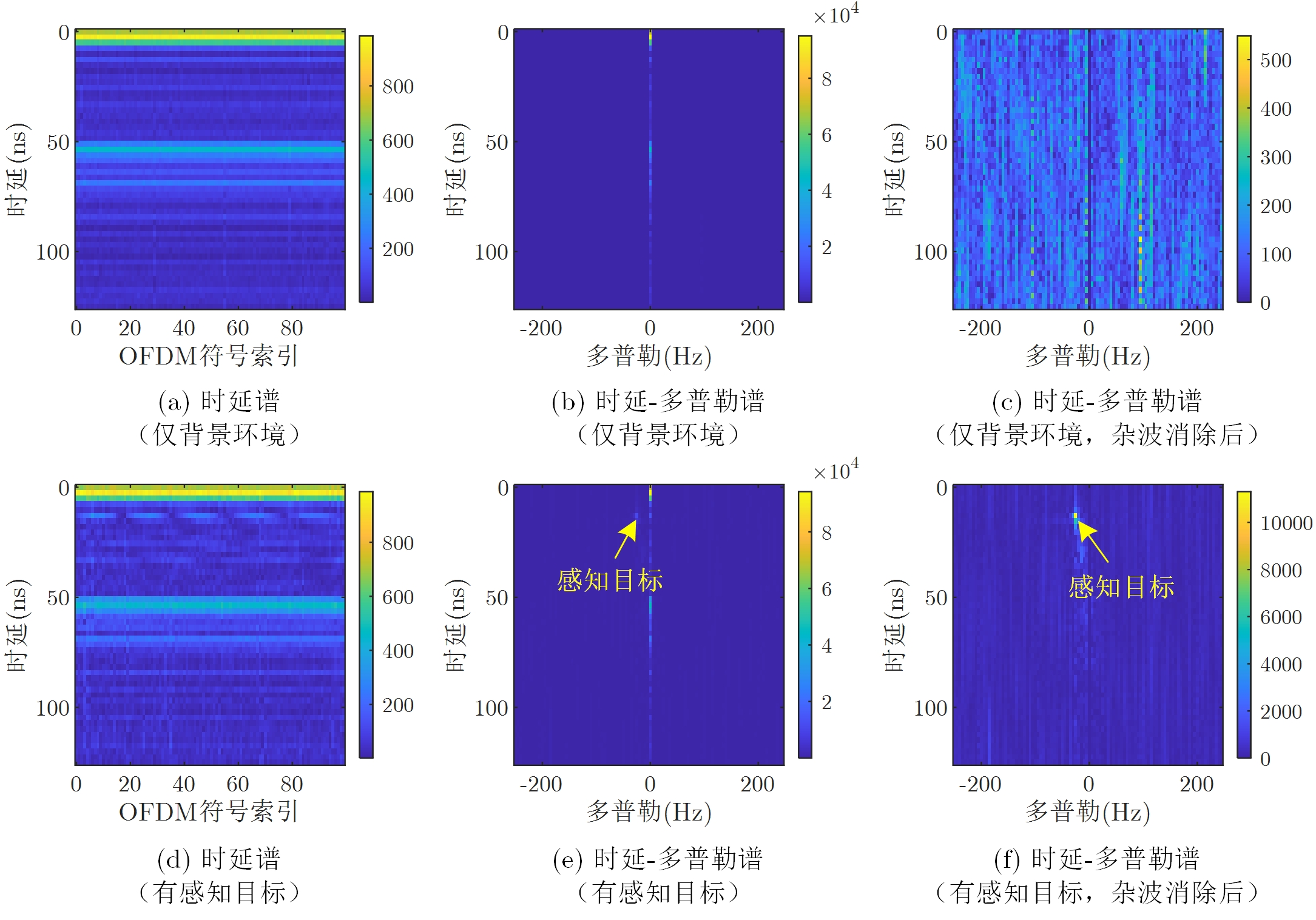

圖6 單基地感知數據特征

對于雙基地感知，由于感知信號的接收機與發射機采用各自的頻率源生成本振信號和時鐘信號，會產生定時偏差、定時漂移和載波頻率偏差等。并且，通信系統的定時調整機制也會引起收發兩端時鐘的相對跳變。這些非理想因素會使得接收的感知信號沿頻域維度和時間維度產生額外的未知相位，導致最終的數據特征如圖7所示。。

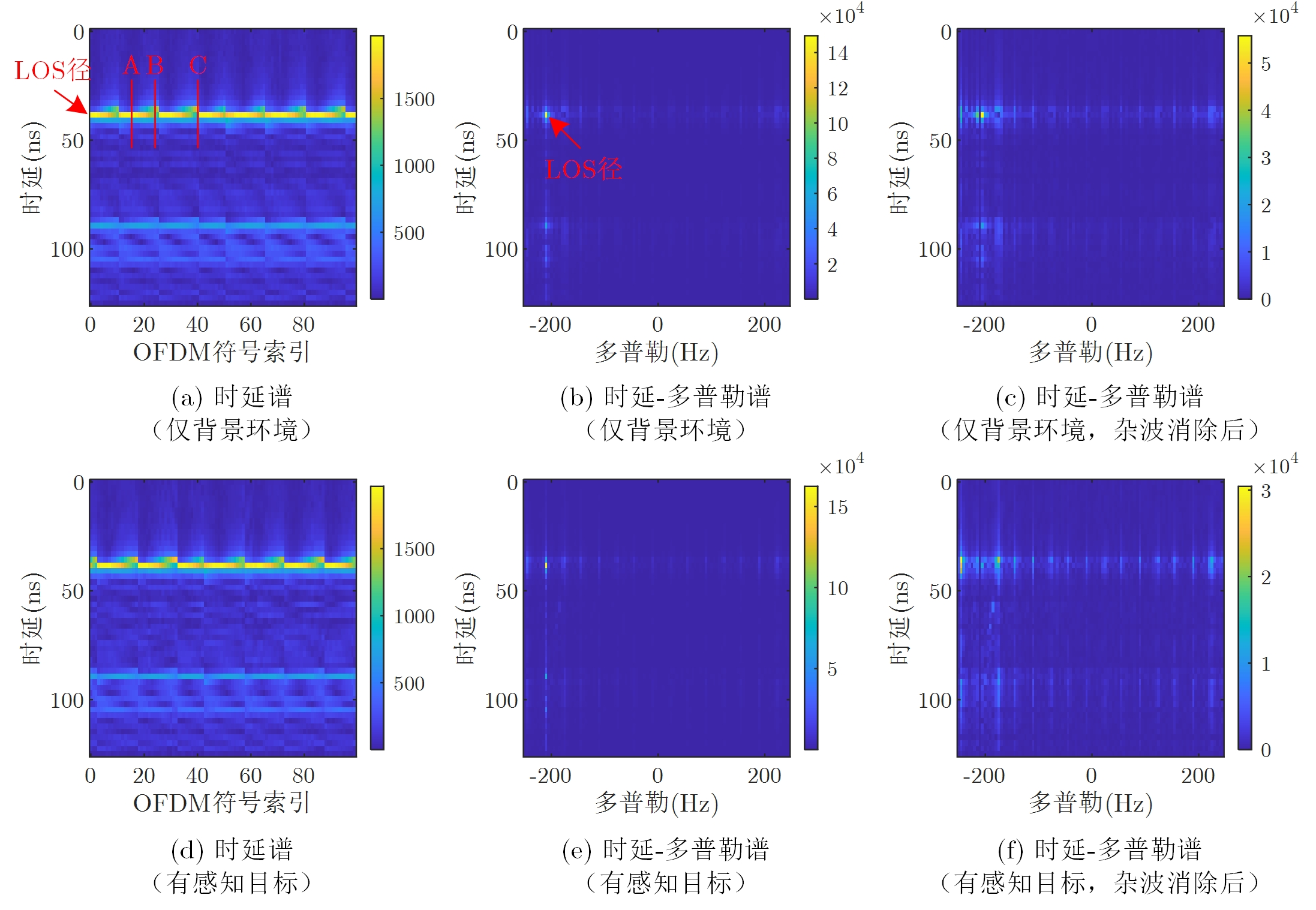

圖7 雙基地感知數據特征

相關內容延伸閱讀

本數據集基于vivo通信研究院研發的雙基地感知通感一體化原型樣機構造得到。完全獨立的基站和終端間進行雙基地感知的核心問題是解決由設備間時頻異步引起的定時偏差、定時漂移和載波頻率偏差等問題。通過樣機的開發和研究，vivo清晰地揭示了時頻異步對于感知信號的作用機理，提出對應解決方案并應用與原型樣機，獲得較好效果。該樣機通過IMT-2030通感測試，在第四屆通感一體化學術研討會上獲得Best Demo Award，并在中國移動和中國電信舉辦的展會上進行了展示，如圖8所示。
